LINE UP　

製品紹介

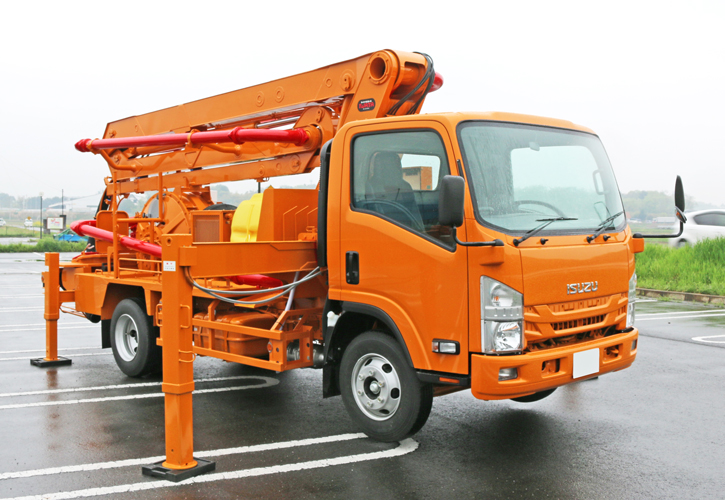

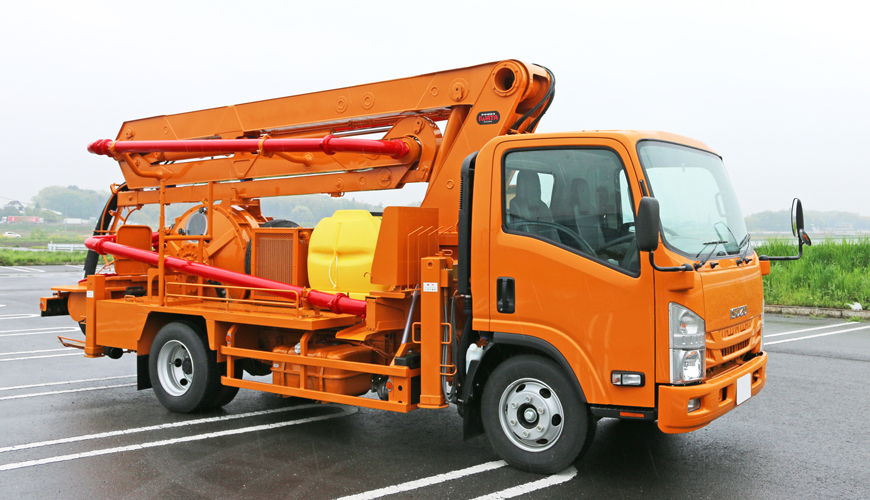

コンクリートポンプ車 IC-55B-18L
型式 IC-55B-18L
最大地上高 １８Ｍ
最大吐出量 ５５立方メートル
ラジコン 長野工業・東京計器・大和機工
シャーシ いすゞ・日野
運転免許条件 中型免許
諸元表ＰＤＦ
コンクリートポンプ車 IC-50B-15L
型式 IC-50B-15L
最大地上高 １５Ｍ
最大吐出量 ５０立方メートル
ラジコン 長野工業・東京計器・大和機工
シャーシ いすゞ・日野
運転免許条件 中型免許
諸元表ＰＤＦ

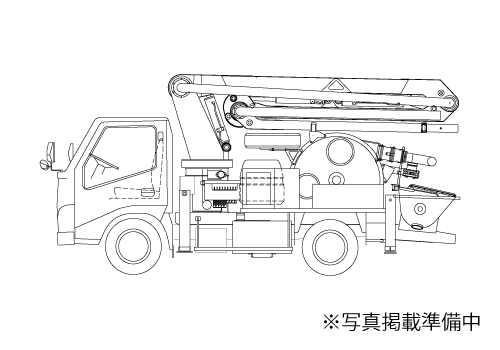

コンクリートポンプ車 IC-45B-12L
型式 IC-45B-12L
最大地上高 １２Ｍ
最大吐出量 ４５立方メートル
ラジコン 長野工業・東京計器・大和機工
シャーシ 日野
運転免許条件 中型免許

※受注製作品

諸元表ＰＤＦ ※諸元表は近日公開予定

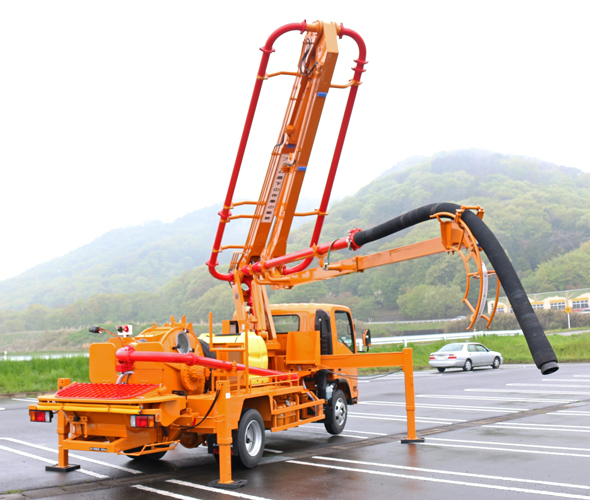

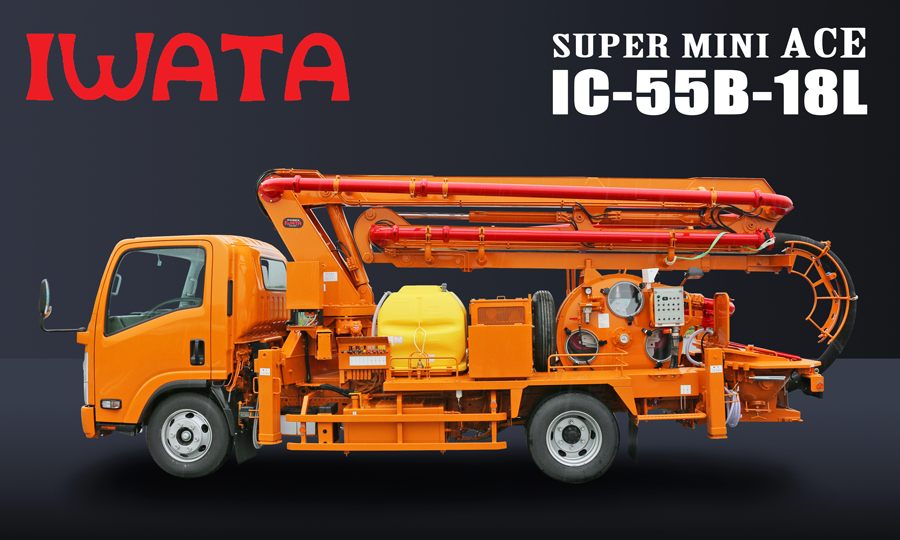

コンクリートポンプ車 IC-55B-18L

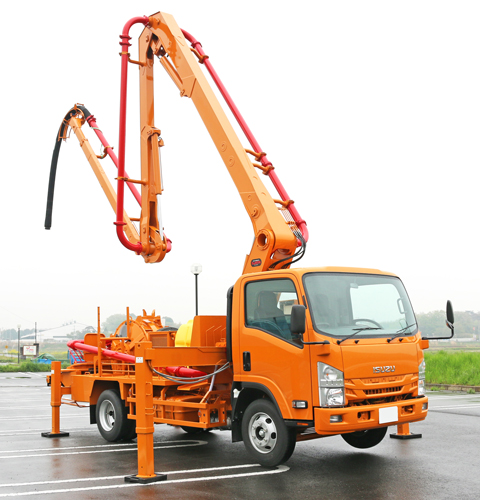

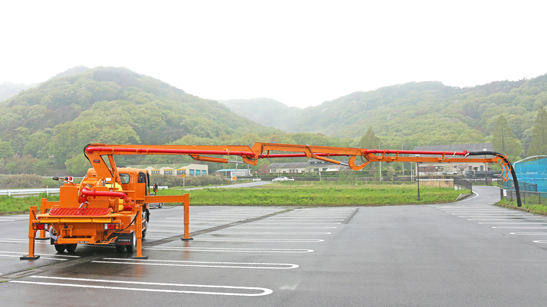

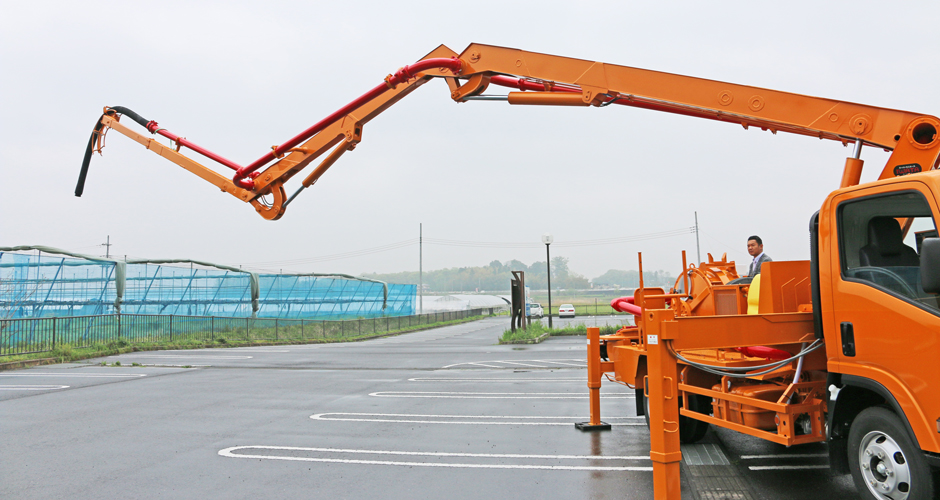

  • コンクリートポンプ車 ブーム
    ブーム長さ
    3.5ｔ車　18ｍ　2.75ｔ15ｍ
    ３.５ｔ車では３段ブーム真空式スクイーズでは国内最長
    一般住宅から中型クラスのマンション等の打設が可能

  • コンクリートポンプ車 ホッパー下穴

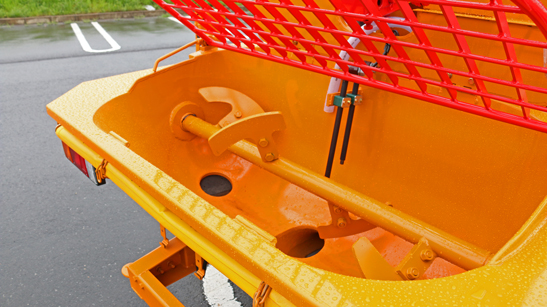

    ホッパー下穴
    吸い込み口は下穴を採用。エアの吸い込みを無くし、ホッパー洗浄が簡単になりました。また、下部のホッパードレンを大きくしました。

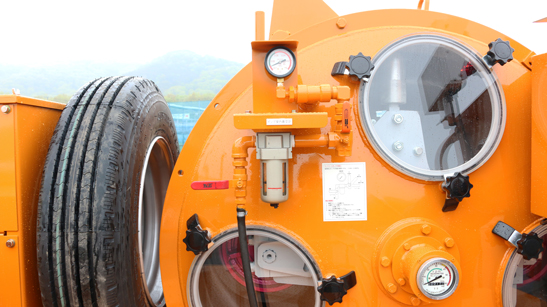

  • コンクリートポンプ車 真空ポンプレス
    真空ポンプレス
    真空はシャーシから取り入れることにより真空ポンプを除外しました。その為、真空オイル補充等のメンテナンスは不要になりました。

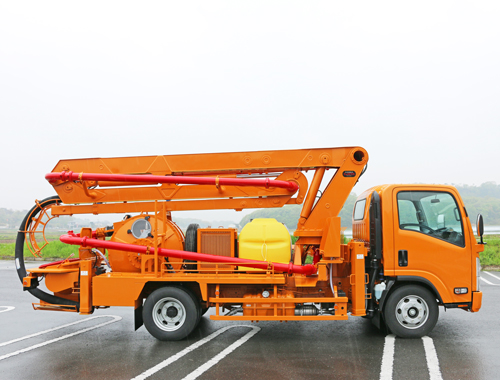

コンクリートポンプ車 IC-55B-18L

  • コンクリートポンプ車 スライド
    スライド
    ラジコンで伸縮できます。15L車は1.3m。18Lは1.5ｍ伸縮します。

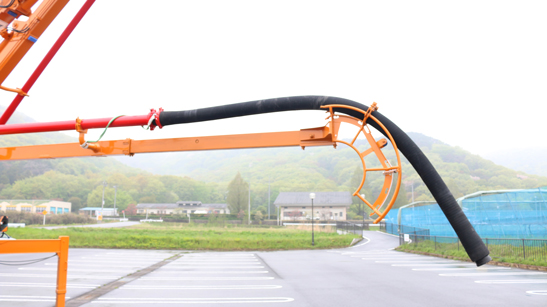

    落下防止
    ドッキングホースの落下防止を標準装備。取付取外しを簡単にできます。作業中も邪魔になりません。

  • コンクリートポンプ車 長靴掛け

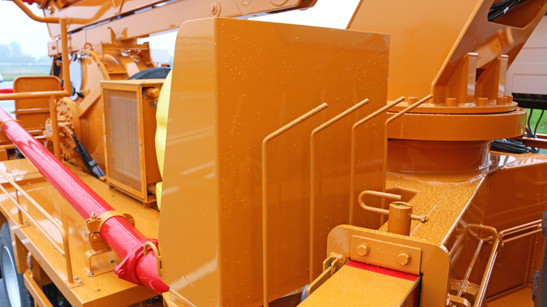

    長靴掛け
    打設の必需品の長靴掛けを標準装備。２人分掛けられます。

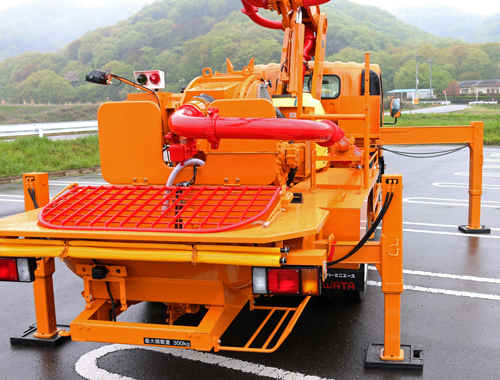

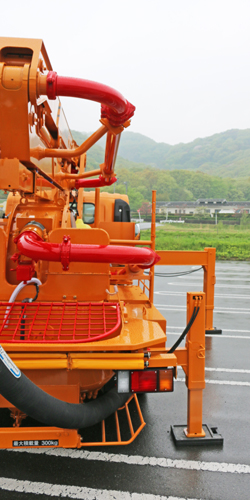

  • コンクリートポンプ車 アウトリガー

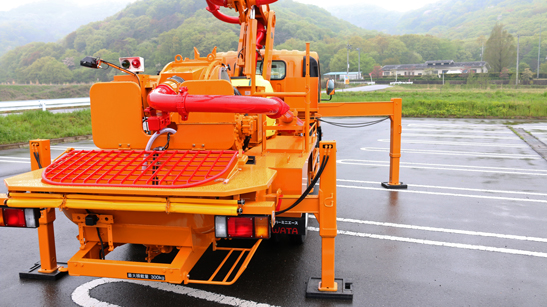

    アウトリガー
    張出幅18Ｌフロント1335ｍｍ　リア375ｍｍ
    15Ｌフロント890ｍｍ　リア255ｍｍ
    リアアウトリガーは走行中（収納時）の急勾配な坂道で道路に接触することを考慮し従来よりも（当社比較）で10㎝上げました。

※画像内の○をクリックすると詳細説明が表示されます。
※このサイトで使用している画像内のポンプ車は一部カスタム仕様となっております。予告なく仕様の変更がある可能性がございます。
掲載車種・・IC-55B-18L 2015年8月現在

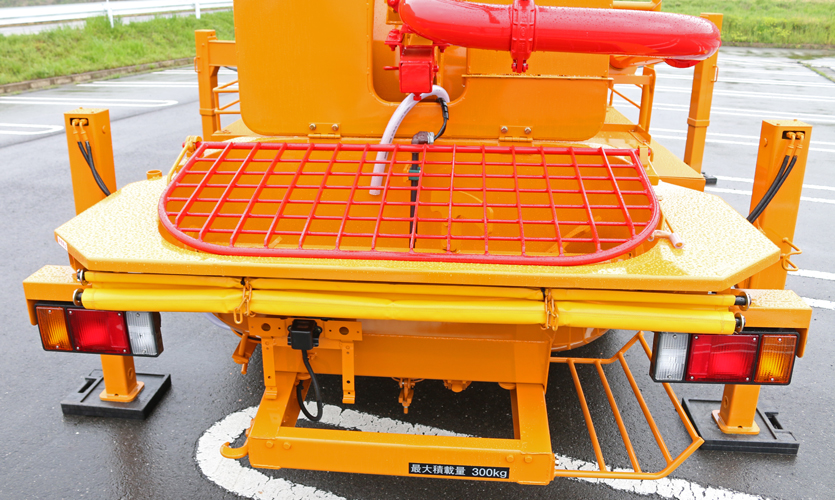

コンクリートポンプ車 ホッパー高

ホッパー高
作業効率を考慮し最大限低く設定しました。
18Ｌは960ｍｍ　　15Ｌは940ｍｍ（当社比較）

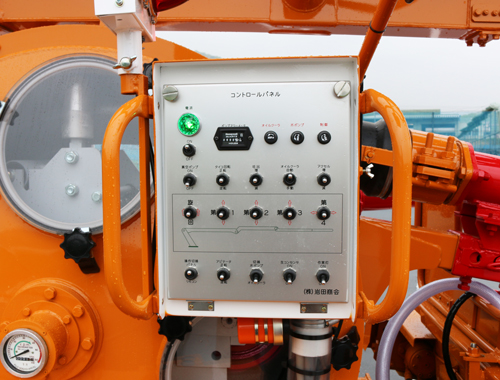

 コンクリートポンプ車 パネル

パネル
操作パネルの上部に水ポンプ等のヒューズ設置。わざわざパネルを開けなくてもヒューズ交換が出来るようにしました。

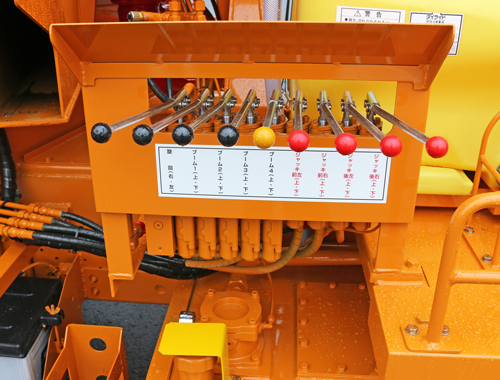

コンクリートポンプ車 手動レバー

手動レバー
ブーム及びアウトリガーの手動レバーを一ヶ所にまとめました。
電気機器の万が一の故障時にアウトリガー、ブームを操作できます。

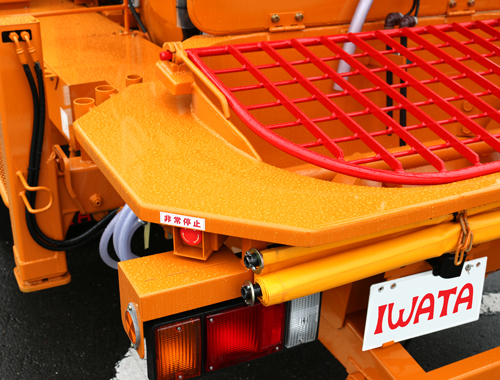

 コンクリートポンプ車 非常停止

非常停止
ホッパー内の遺物混入や作業中の緊急時に対応する非常停止ボタンを標準装備しました。

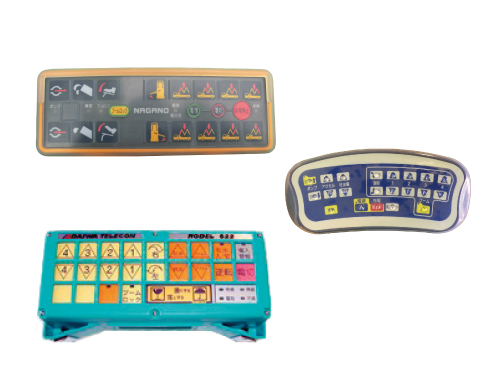

コンクリートポンプ車 ラジコン

ラジコン
大和機工、東京計器、長野工業の3メーカーから選択できます。

 コンクリートポンプ車 配管収納

配管収納
フロント側を低く取り出しやすくしました。配管使用後、洗い水等で汚さないようにパイプラックにドレンを標準装備。洗い水はボディ下に排出されます。
